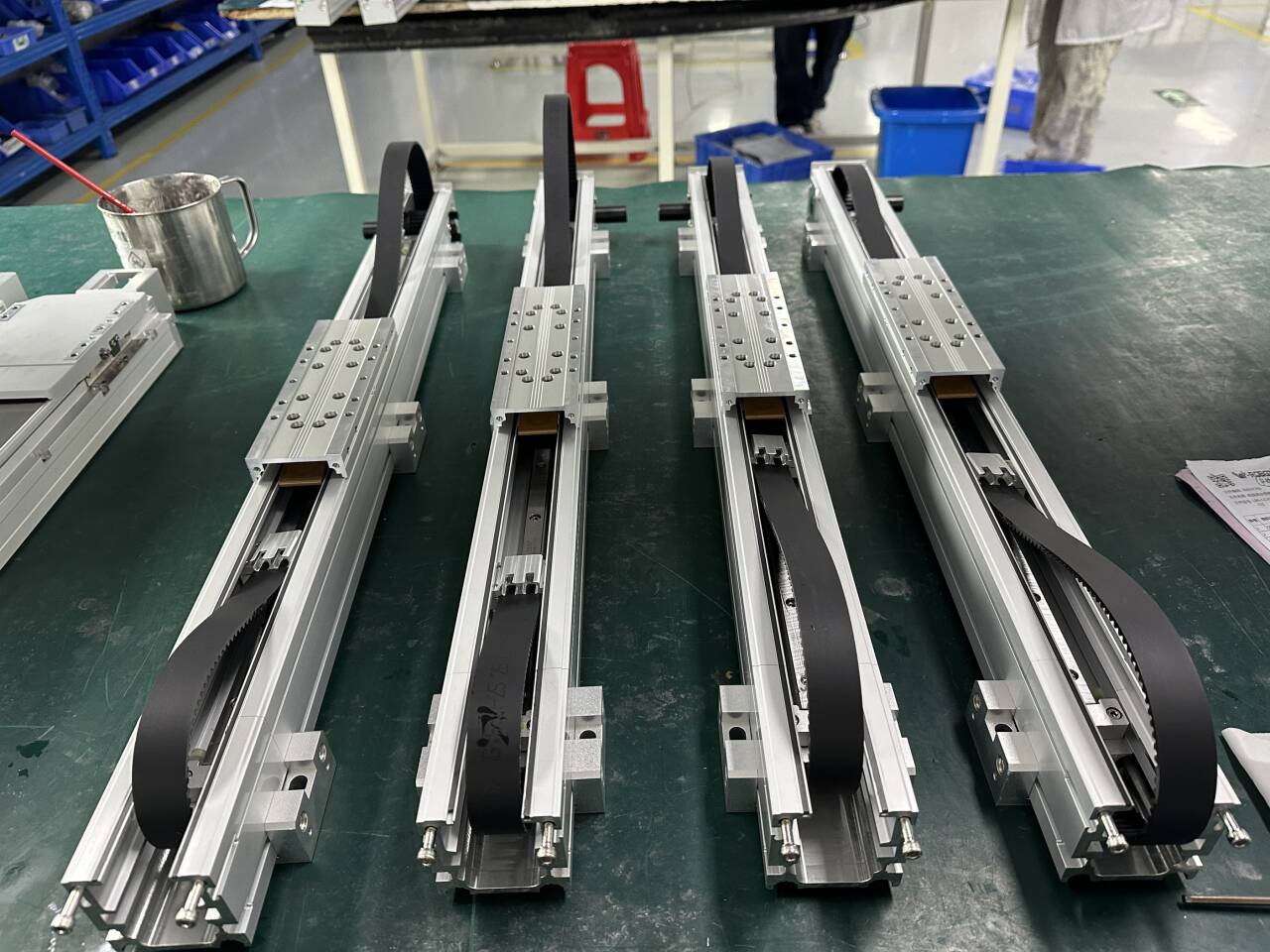

一、先搞清楚:为什么要用皮带模组,而不是丝杆?
在做同步带直线模组选型之前,先想一个问题:
这根轴是“要跑得快”,还是“要推得动”?
一般来说,威洛博皮带模组更适合下面这几类场景:
行程较长:几百毫米到数米的水平搬运、上下料
节拍要求紧凑:需要频繁往返的输送、分拣、取放
负载中等:以搬送为主,而不是做压装或高刚性加工
对精度要求适中,重点在于速度、行程和节拍
用一句很直白的话总结:
“跑得远、跑得快、负载中等”,往往优先考虑皮带模组;
“行程偏短、推力要求高、刚性要求高”,可以多比较丝杆或直线电机方案。

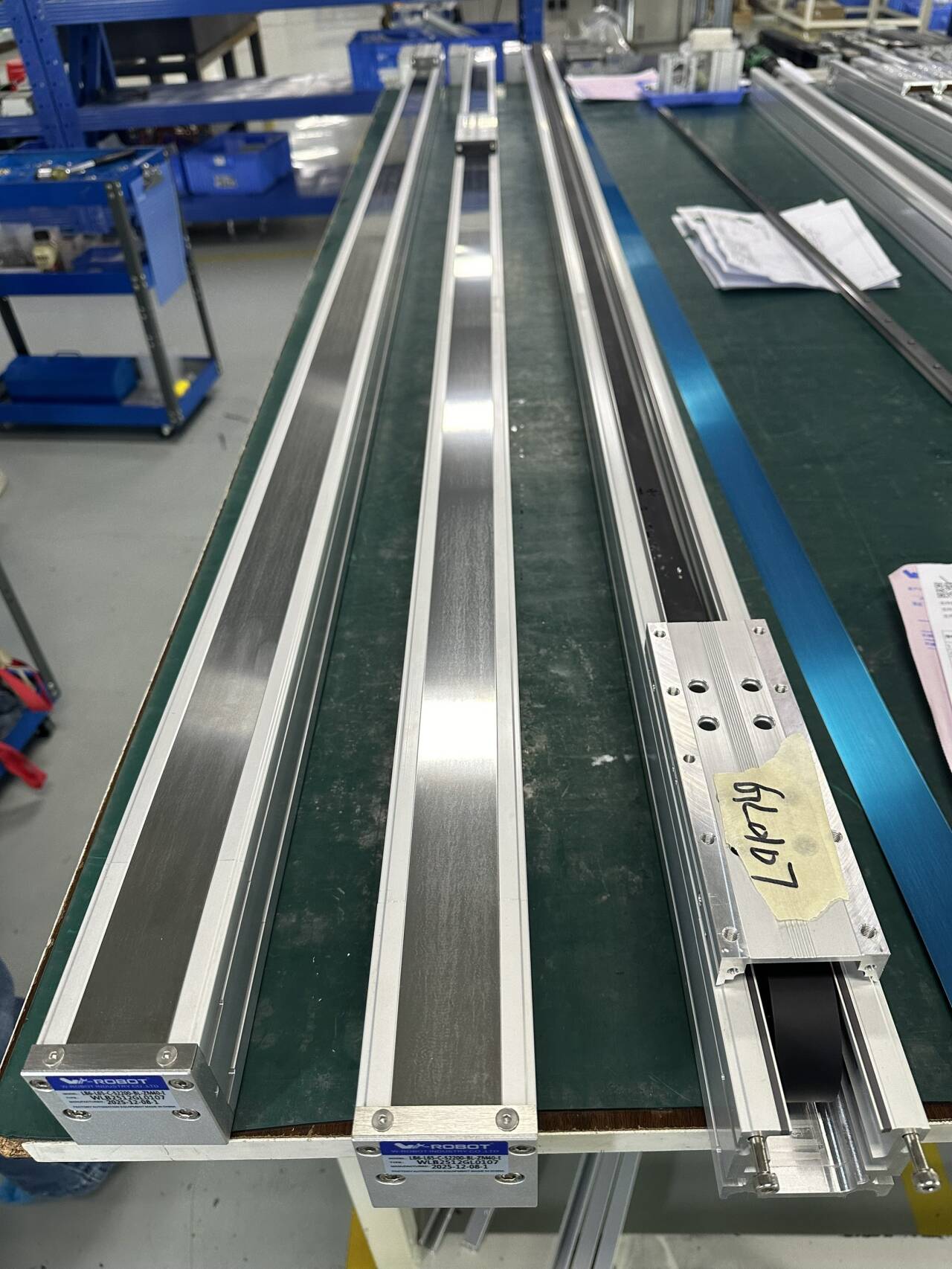

二、皮带模组适合哪些行程?别只盯着“能做多长”
1. 先看结构,再谈行程
皮带模组的行程上限,主要受几件事影响:
铝型材刚性:行程越长,挠度越难控制
皮带伸长和张紧方式:行程长了,皮带弹性和长度误差会放大
导轨与滑块配置:导轨间距、滑块数量决定了抗扭能力
在实际项目里,可以粗略这样理解:
0.5–1.2 m区间:常见于单工位搬送、视觉定位、短距离上下料
1.2–2 m区间:适合多工位流水线、长行程取放、装配线搬运
2–3 m甚至更长:多出现在非标设备、物流输送、龙门结构
不同厂家给出的行程上限会有差异。做方案时,更好的做法不是直接问“*长能做到多少”,而是先给出自己的目标行程+ 负载+ 允许挠度,让威洛博工程师一起评估。
2. 有效行程 ≠ 模组总长
做皮带模组行程规划时,要区分:
有效工艺行程:工件从起点到终点的实际移动距离
安全距离:两端为防止撞击预留的空间
限位与传感器占用空间
简单公式可以这样记:
模组标称行程 ≈ 有效工艺行程 +两端安全距离+ 附件空间
例如:
工艺需要1200 mm
两端各预留30 mm 安全区
限位和缓冲占用40 mm 左右
则可考虑选1300–1350 mm 标称行程的威洛博皮带模组型号。
三、
皮带模组速度能开多快?别被“理论速度”带偏
1. 理论速度只是上限值
样本里经常能看到类似描述:
*大速度3 m/s、5 m/s……
这类参数通常是在无负载、有限行程、理想加减速条件下测得,实际项目要打折扣。影响皮带模组速度的因素包括:
电机与驱动器允许的*高转速
皮带轮直径和减速比
负载质量与运动方向
对振动、噪声、定位精度的要求
在多数通用设备中,1–2 m/s 就已经足够,超过这个范围,需要认真评估结构刚性和振动。
2. 速度真正的“天花板”:加减速距离
很多项目里节拍上不去,不是因为模组不够快,而是行程不够“让你加速和刹车”。
一个很实用的公式:
匀加速/匀减速位移:
s = v² / (2a)
s:加速或减速所需的距离
v:目标速度
a:加速度
举个例子:
目标速度v = 2 m/s
允许加速度a = 2 m/s²
则:
s = 2² / (2×2) = 1/2 = 0.5 m
也就是说,只是从0 加速到2 m/s,就需要500 mm 行程。
如果你的有效行程只有600 mm,那中间能保持“匀速段”的距离非常有限,节拍自然上不去。
所以,在做同步带直线模组选型时,一定要联动看:
目标速度
可接受的加速度
有效行程
三者之间如果不协调,再换型号也解决不了问题。
四、如何一步步核算:行程+ 速度 +加减速
下面给你一套可复用的“皮带模组核算流程”。
步骤1:明确工艺节拍和有效行程
先回答几个问题:
工件需要移动多远?(例如1.2 m)
一个工作循环总共需要多长时间?(例如2 s)
其中,有多少时间必须留给工艺动作(夹紧、放料、检测等)?
假设:
总节拍:2 s
工艺动作占用:0.8 s
则留给移动的时间:1.2 s(往返)
步骤2:估算平均速度与目标峰值速度
单次移动距离1.2 m,移动时间0.6 s,则平均速度:
vₐᵥg = 1.2 / 0.6 = 2 m/s
考虑到实际存在加减速,一般可以把目标峰值速度设为2.2–2.5 m/s 区间,然后继续往下算。
步骤3:按目标加速度核算加减速距离
假设你希望加速度a = 2.5 m/s²,则加速段距离:
sₐ = v² / (2a) ≈ 2.2² / (2×2.5) ≈ 0.97 / 2.5 ≈ 0.39 m
加速+ 减速= 0.78 m
在1.2 m 的行程中,匀速段剩余:
1.2 – 0.78 = 0.42 m
如果觉得匀速段太短,可以:
降低目标速度(换取更柔和的加减速)
提高允许加速度(前提是机构和产品能接受冲击)
适当放宽节拍要求,或改变工艺流程(例如多工位并行)
这样算一圈,你就会清楚:
当前的行程、节拍和皮带模组速度是否匹配,哪一项约束*紧,需要调整的是速度、加速度,还是行程。
五、
皮带模组能带多重?看负载别只看“公斤数”
1. 不要只问“能带几公斤”
在皮带模组行程相同的情况下,负载能力还会受到:
安装方式:水平、侧装、垂直
重心位置:离滑台面越远,力矩越大
起停工况:平稳往返还是频繁急停
是否有碰撞、冲压等冲击载荷
所以,比起一句“能带20 kg 吗”,更有价值的提问是:
“在1.5 m 行程、1.5 m/s 速度、0.8 m/s² 加速度下,水平安装、负载15 kg、重心离滑台面100 mm,这种工况合不合适?安全系数大概是多少?”
威洛博工程师拿到这样的信息后,就能结合具体型号给出更清晰的结论。
2. 一个简化算例:8 kg 搬运轴
假设:
行程:1000 mm
负载(含夹具):8 kg
目标速度:1.5 m/s
加速度:1.5 m/s²
这时可以关注几个点:
先按前面的公式,核算加减速距离,确认速度与行程是否匹配;
再根据厂家样本,查看该型号在8 kg 负载、对应加速度下的推荐范围;
留出一定安全系数(例如1.3–1.5 倍),避免让模组长期在极限条件附近工作。
如果负载继续增加,或者加速度要求更高,就需要考虑:
放大模组截面
把速度要求适当降低
或改为多轴分担负载
六、做“
同步带直线模组选型”时,建议准备这张表
无论你是工艺工程师还是设备采购,和威洛博沟通皮带模组方案时,可以提前准备一张简单表格,把关键信息一次性说清楚:
轴名称:X搬运轴/ Y 输送轴/ Z 升降轴等
皮带模组行程:有效行程+ 预留量
安装方式:水平/ 垂直/ 倾斜
负载:工件+ 夹具+ 平台总质量
重心位置:离滑台面的距离、大致力矩情况
目标节拍:单循环时间、移动时间
期望速度与加速度范围
精度与重复定位要求
环境:是否有粉尘、油雾、冷凝、温度变化等
有了这些,威洛博可以快速帮你判断:
适合使用哪一档皮带模组速度
标称行程和结构尺寸如何选
电机、驱动器、张紧方式、导轨配置的搭配建议
别再孤立地看“速度”或“行程”了
简单回顾一下本文的要点:
皮带模组更适合长行程、中等负载、节拍较紧的搬运和输送工况。
规划皮带模组行程时,要把有效行程、安全距离和附件空间都算进去。
皮带模组速度不能只看样本上的*大值,还要用s = v² / (2a) 公式核算加减速距离。
做同步带直线模组选型时,负载不仅是“几公斤”,还要说明安装方式、重心位置和加速度。
把行程、节拍、负载整理成一张表,交给威洛博工程团队,可以节省大量来回沟通时间
