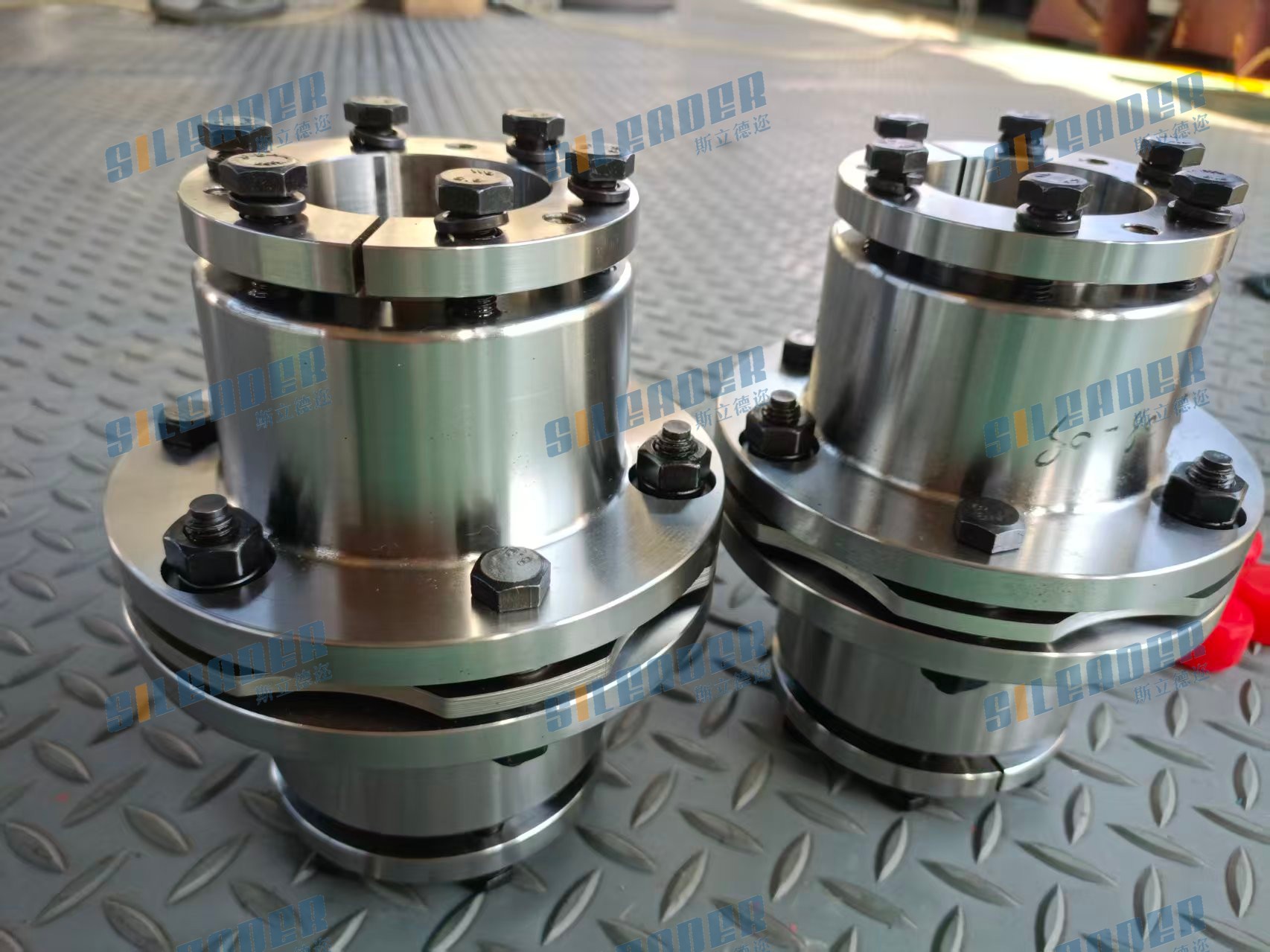

膜片联轴器型号多,现具体介绍一下国标的膜片联轴器型号:JMJ型,JM型,JMI型,JMII型,JMJI型JMJII型,DJM型,JZM型,每个型号对应不同的规格,斯立德迩(江苏)传动技术有限公司可为你国标订做,也可来图加工。膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
选择JMIIJ型膜片联轴器根据设备的比较大工作扭矩(包括启动、制动和过载工况)选择联轴器,其额定扭矩应大于实际需求扭矩,并预留20%-30%安全余量
许用转速需高于设备实际转速,高速场景(如汽轮机)需选择动平衡等级G1.0以上的型号,以减少振动。中间轴型(JMIIJ)适用于长轴距传动,但需注意中间轴长度对转速稳定性的影响。
MIIJ型双膜片结构可补偿径向偏差(≤0.8mm)、轴向偏差(≤3.5mm)和角向偏差(≤1.8°)
环境适应性腐蚀性环境(如化工)选用304不锈钢材质,高温场景需耐温达250℃以上。多粉尘环境需选择密封设计,避免灰尘进入膜片间隙。
安装与接口兼容性确认轴孔直径(如25-700mm)、连接方式(键连接/胀紧套)是否匹配设备轴系。中间轴长度需根据轴距定制,过长可能影响扭转刚度.
JMIIJ型膜片联轴器安装与调整指南.安装前准备检查零件完整性:确认膜片组、螺栓、缓冲套、弹性垫圈等无损坏或变形。清洁与测量:***轴和半联轴节表面的油污、毛刺,测量轴径与联轴器内孔尺寸,确保匹配。加热辅助安装:若配合过紧,可加热半联轴器(或冷却轴)以减小安装阻力.
安装步骤半联轴器定位:将两半联轴器分别安装到轴上,键槽对齐后敲击到位,螺栓紧固至规定扭矩。膜片组安装:螺栓从法兰盘小孔外侧穿入,依次穿过膜片、缓冲套,再从另一侧法兰盘大孔穿出,套弹性垫圈。注意膜片方向(铆钉垫圈需与缓冲套接触),避免扭曲。对角线紧固:按对角线顺序逐步拧紧螺栓,确保受力均匀.
调整与找正同轴度控制:使用百分表检测两轴同轴度(误差≤0.05-0.1mm)和平行度(误差≤0.05mm)。间隙检查:膜片与法兰盘小孔间隙需为0.20-0.30mm,缓冲套与铆钉内孔间隙为0.5-0.7mm。
注意事项螺栓方向:严禁反向安装,否则会导致膜片扭曲或螺栓断裂。
试运行检查:启动后观察振动、噪音,并复紧螺栓。通过以上步骤可确保JMIIJ型联轴器高效稳定运行,延长使用寿命.
。斯立德迩(江苏)传动技术有限公司专业生产膜片联轴器.
