升压站是电力系统中将发电机产生的较低电压升高至输电电压等级的关键设施,其设备及主要作用如下:
一、设备及作用
1.主变压器
作用:升压站的设备,将发电机输出的低电压(如10.5kV、20kV)升高至高电压等级(如110kV、220kV、500kV等),以减少远距离输电损耗。
关键特点:通常配备有载调压装置,根据电网需求调整电压;需强制冷却系统(风冷或油冷)。
2.高压断路器
作用:在正常或故障状态下接通/断开电路,保护设备免受短路电流损害。
类型:常用SF₆断路器、真空断路器,超高压等级可能使用GIS(气体绝缘组合电器)。
3.隔离开关
作用:
检修时形成明显断开点,保障安全;
配合断路器进行倒闸操作,切换运行方式。
注意:严禁带负荷操作。
4.电流/电压互感器
作用:
电流互感器:将大电流按比例转换为小电流(如5A/1A),供测量、保护装置使用。
电压互感器:将高电压转换为低电压(如100V),用于监测、计量和保护。
5.避雷器与接地装置
作用:
避雷器(通常为金属氧化物避雷器):限制雷电过电压和操作过电压,保护绝缘薄弱设备。
接地装置:确保故障电流安全导入大地,保障人员和设备安全。
6.无功补偿设备
作用:
并联电抗器:吸收线路容性无功,限制过电压。
电容器/SVC/SVG:提供容性无功,提升电压稳定性,改善电能质量。
7.继电保护与自动化系统
作用:
继电保护装置:实时监测电气量,故障时快速切除故障设备(动作时间可达毫秒级)。
监控系统(SCADA):实现远程监控、数据采集和自动化操作。
8.汇流母线
作用:汇集和分配电能,连接变压器、进出线等设备。
类型:根据电压等级选用敞露式母线(室外)或GIS封闭母线。
二、升压站的主要作用
电压转换
将发电机输出的低电压升至输电电压,满足远距离输电的经济性要求(减少电流、降低损耗)。
电能汇集与分配
汇集多台发电机组的电能,通过高压输电线路向电网或负荷中心输送。
系统保护与控制
通过继电保护、自动化设备快速隔离故障,保障电网稳定运行;调节电压和无功功率,维护电能质量。
并网枢纽
作为发电厂与主电网的连接点,实现同步并网、功率调节和电网调度指令响应。
安全隔离
提供检修隔离点,确保设备维护时的人身与系统安全。
补充说明
新能源升压站特殊性:光伏/风电升压站需配置集电线路汇集分散电能,并配备低电压穿越设备以满足电网规范。

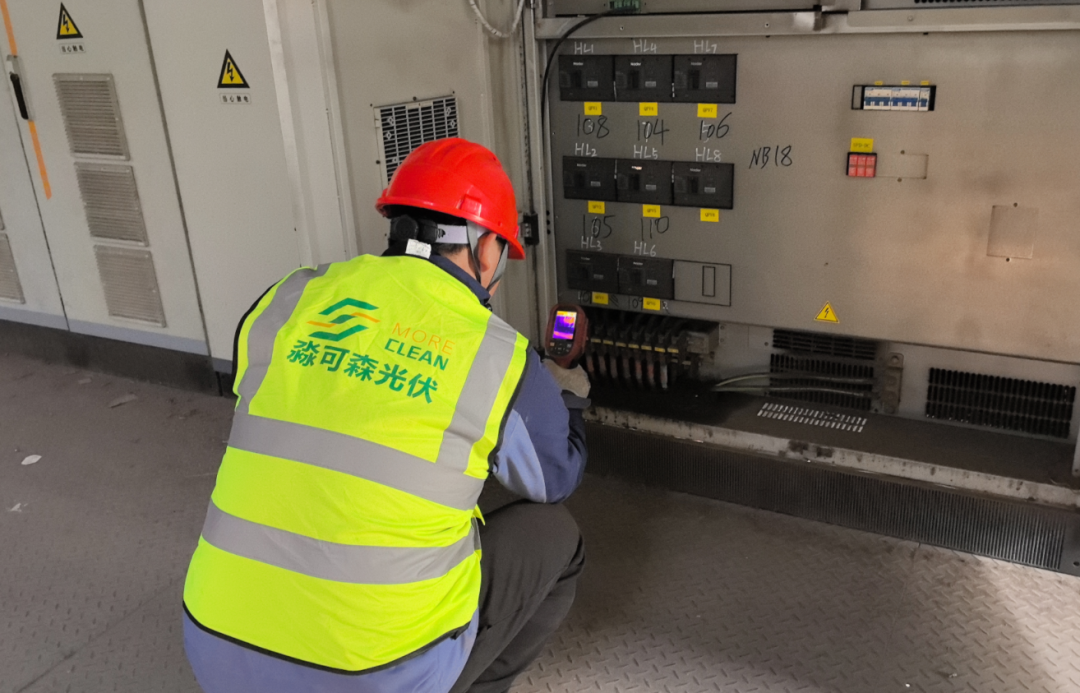

智能化趋势:现代升压站逐步采用数字化互感器、智能巡检机器人及预测性维护系统。
通过以上设备协同工作,升压站实现了电能高效、安全、可靠的输送,是电网结构中不可或缺的关键环节。
